Der Lichttechnik-Podcast – Folge 21 – Lichtleiterbündel, Spezial- und Kunststofflichtleiter

Dieses Bild hat ein leeres Alt-Attribut. Der Dateiname ist Der-Lichttechnik-Podcast-Folge-1-Welche-Arten-der-Lichterzeugung-gibt-es-mp3-image-1024x1024.jpg

Sprecher:

Markus Bausewein
Andreas Miesauer
Intro/Outro: Inka

Inhalt in dieser Folge:

Aufbau und Herstellung von Glasfaserbündeln

Verklebt

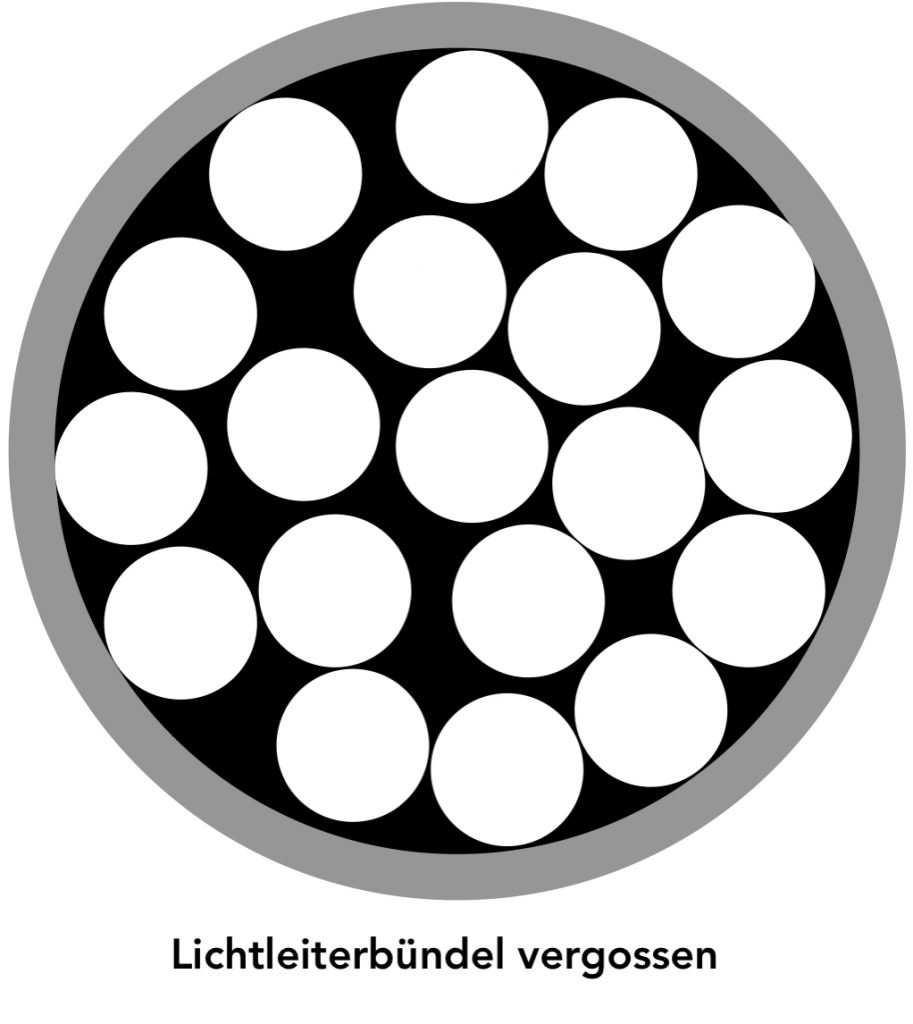

Prinzipskizze Lichtleiterbündel verklebt/vergossen

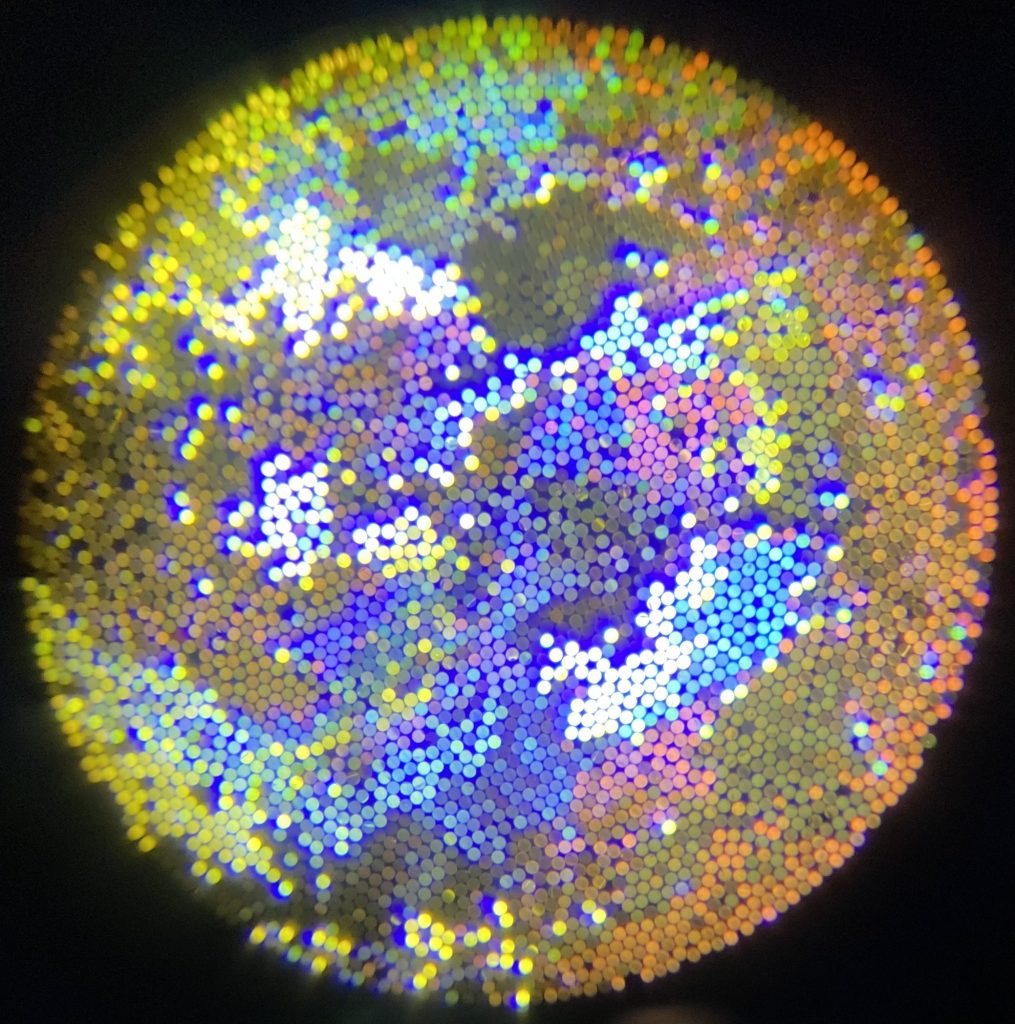

Foto Lichtleiterbündel verklebt/vergossen

Verschmolzen

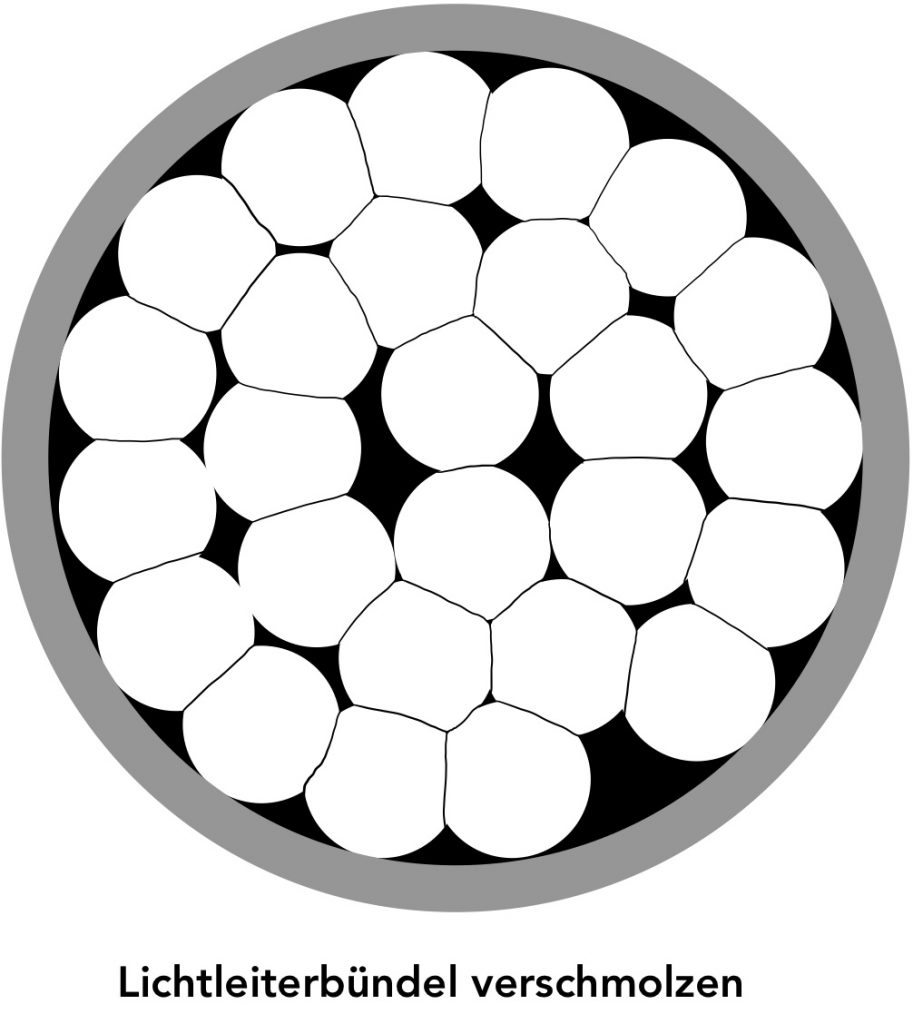

Prinzipskizze Lichtleiterbündel verschmolzen

Gemischt (z.B. zur homogeneren Lichtverteilung)
Geordnet
Zwei Enden
Mehrere Enden
Flexibel
Starr

Anwendung von Glasfaserbündeln

Lichtleitung
Lichtverteilung
Bildleitung

Aufbau und Herstellung von Kunststoff Lichtleitern

Spritzgießen
Spritzprägen
- Spritzprägen liefert bei allen Kunststoffen Formteile mit sehr guter Oberfläche, geringer mechanischer Anisotropie und geringen Eigenspannungen.

Anwendung von Kunststofffasern

Light Guiding Disposables / Optische Einweg-Teststreifen für Blutzuckermessung

Den LGDs liegt die einfache Idee zugrunde, das Licht mit dem die photometrische Messung durchgeführt wird, mit Hilfe eines Lichtleiters zum Testfeld zu führen und zur Detektion weiter zu leiten. Hierbei sind viele Geometrien vorstellbar, die die verschiedenen Aspekte der Konzentrationsmessung gerecht werden.

Funktionsweise

Die Funktionsweise von diesen Teststreifen beruht auf dem physikalischen Prinzip der Totalreflektion. Ähnlich wie bei Glasfasern wird das Licht in einem Material geleitet das einen höheren Brechungsindex hat als dessen Umgebung.

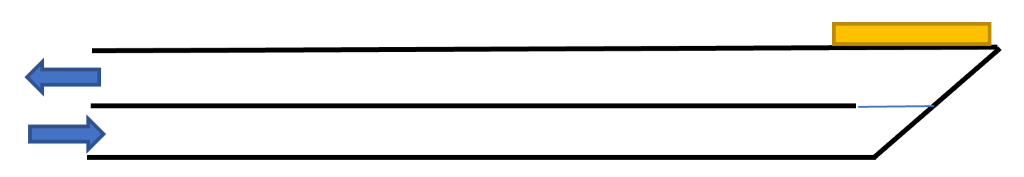

Diese Art von Lichtleiter besteht aus zwei Teilen. Ein Lichtleiter dient zum Transport des Lichts zur Chemie, der andere Teil leitet das Licht von der Chemie reflektierte Licht zurück zum Detektor. Hierbei handelt es sich um eine Remissionsmessung (Messung einer diffusen Reflektion). Die Beiden Lichtleiter sind wie bei einem Sandwich übereinandergelegt, verklebt und mit einer Silberfolie getrennt, um Streulicht von beiden Lichtleitern soweit wie möglich auszuschließen.
